Винтовые сваи .Что и как ?

Винтовые сваи , тип свай, заглубляемых в грунт методом завинчивания в сочетании с вдавливанием. Винтовые сваи состоят из ствола и лопасти (или лопастей). Изготавливаются из литых либо сварных стальных деталей.

История
Свайное фундаментостроение было известно с древних времен. При этом материал, из которого изготавливались сваи, совершенствовался со временем, а способ установки оставался прежним - их забивали в грунт. Переворот в этой области совершило изобретение устройства под названием винтовая свая , запатентованного в 1833 году инженером-строителем Александром Митчеллом (1780 - 1868). За это достижение он получил медаль Телфорда и членство Института гражданских инженеров

Винтовая свая в то время представляла собой металлическую трубу с якорным винтом на конце и вкручивалась в грунт усилиями людей и животных с помощью большого деревянного колеса, называемого якорным шпилем. Для установки винтовых свай от 20 футов (6 м) длиной с 5-дюймовым (127 мм) диаметром ствола нанимали до 30 мужчин.

Первоначально винтовые сваи использовались только для постройки судовых причалов, однако сфера их применения быстро расширилась - уже в 1838 году винтовые сваи стали основой для фундамента маяка Мэплин Сэндс на нестабильном прибрежном грунте реки Темзы в Великобритании.Для укрепления морских пирсов технологию винтовых свай впервые применил архитектор и инженер Евгениус Берч ; (1818 - 1884). С 1862 по 1872 годы были возведены 18 морских пирсов и более 100 маяков. В период 1900-1950 годов популярность винтовых свай на Западе несколько снизилась в связи с активным развитием механического сваебойного и бурового оборудования, зато в последующие годы технология свайно-винтовых фундаментов стала активно развиваться в сфере индивидуального, промышленного и крупного гражданского строительства.

В Россию технология пришла в начале 20го века. Тогда винтовые сваи получили широкое распространение в области военного строительства, где в полной мере оценили их достоинства - универсальность применения, возможность использования ручного труда, надежность и долговечность, в особенности на пучинистых, обводненных или многолетнемерзлых грунтах. Эти преимущества были доказаны благодаря трудам советского инженера Владислава Дмоховского (1877-1952), который провел комплексные исследования в области свайных оснований (теория конических свай).

Исторически сложилось так, что только в 50-60-х гг. XX века в СССР были разработаны теоретические основания применения винтовых свай, технология производства работ, спроектированы и изготовлены установки для их завинчивания. Значительный вклад в систематическое изучение и экспериментальную разработку применения винтовых свай в строительстве внесли Шпиро Г. С., Бибина Н. М., Крюков Е. П., Цюрупа И. И., Чистяков И. М., Орделли М. А., Иродов М. Д. и др. В работах данных авторов содержатся ценные сведения, необходимые для определения технических параметров и геометрических форм винтовых свай, решения конструкций и выбора материалов для их изготовления. В ходе исследований были получены обширные материалы по несущей способности и перемещению винтовых свай в различных грунтах, определено влияние размеров лопасти и глубины ее погружения на несущую способность свай. Опыт погружения большого числа разнообразных по своим размерам и материалам винтовых свай позволил разработать технологию их погружения в грунт, определить скорости вращения, величины крутящих моментов и осевых усилий, необходимых для погружения. В 1955г опубликованы Технические указания по проектированию и устройству фундаментов опор мостов на винтовых сваях (ТУВС-55). Несколько позже - Руководство по проектированию и устройству мачт и башен линий связи из винтовых свай , которое было результатом внедрения, испытаний и опытной эксплуатации опор линий связи высотой до 245м в 1961-1964гг.

Интенсивное внедрение винтовых свай в строительство и энергетику началось в середине 60-х гг. ХХв. Этому способствовало расширение работ по реконструкции зданий и сооружений, выполнение крупных строительных работ в стесненных городских условиях или на промышленных территориях, что требовало разработки глубоких котлованов в непосредственной близости от существующих фундаментов. Другой причиной развития технологии свайно-винтовых опор явилось увеличение объема монтажных работ в строительстве. Монтаж тяжелых конструкций объектов химического, металлургического, энергетического назначения потребовал разработки новых видов фундаментов и расширения области их использования. Наибольшее применение винтовые опоры получили в отраслях связи и телекоммуникациях (закрепление опор ЛЭП).

Разработка винтовых свай в СССР велась независимо от исследований западных ученых, при этом приоритетными задачами стали высокая скорость и простота завинчивания в грунтах с высокой плотностью. Этим требованиям отвечала стальная винтовая свая с литым наконечником и одной лопастью на конусе, конструкцию которой разработал доктор технических наук, крупный инженер-строитель Виктор Николаевич Железков Несмотря на универсальность, эта модификация имеет невысокую несущую способность, для повышения которой необходимо увеличивать диаметр ствола и лопасти, что ведет к возрастанию стоимости строительства. Тем не менее такая свая используется достаточно широко.

Тем временем западные разработчики, напротив, сделали акцент на обеспечении необходимой несущей способности при минимальном увеличении материалоемкости. Это привело к отказу от крепления лопастей к конусу сваи, а для повышения несущей способности разработчики прибегли к наращиванию диаметра лопасти и количества лопастей на стволе .За счет внедрения новых технологий свайно-винтовые фундаменты стали широко применяться в сфере гражданского строительства. По данным ISSMGE в 2010 году винтовые сваи заняли уже 11 % зарубежного рынка, постепенно вытесняя забивные.

В российском малоэтажном строительстве винтовые сваи стали использоваться лишь в начале 21го века благодаря усилиям русского ученого - Сергея Петухова который доказал рациональность применения изделий малого диаметра в ИЖС. Тем не менее в современной России технология свайно-винтовых фундаментов до сих пор незаслуженно считается прерогативой промышленных сооружений, между тем существующие модификации винтовых свай позволяют признать винтовой фундамент наиболее эффективным методом строительства благодаря высокой несущей способности и оптимальной цене.

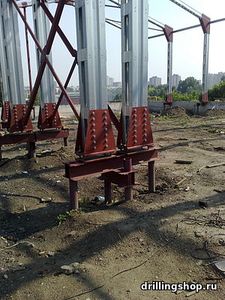

Четырёхсвайный стальной ростверк

Винтовые сваи находят применение в самых разных сферах строительства. Фундаменты этого типа используют для возведения:
капитальных сооружений;
объектов индивидуального жилого строительства;
гидротехнических объектов на обводненных грунтах (причалы, мосты и т.п.);
ЛЭП и мачт;
ангаров , складов;
промышленных теплиц;
шумозащитных экранов, ограждений, рекламных щитов.
С помощью винтовых свай осуществляют реконструкцию зданий и дорог, укрепляют и усиливают монолитные фундаменты на сложных грунтах. Фундаменты на винтовых сваях популярны в качестве оснований для временных сооружений (торговых павильонов, аттракционов и т.п.), заборов, террас, беседок и других объектов, в том числе требующих высокого уровня надежности и изготовления в сжатые сроки. Отсутствие шума и вибрации во время установки делают винтовые сваи незаменимыми при работе в условиях плотной городской застройки.

Винтовой фундамент может применяться на любых, даже самых сложных грунтах - пучинистых, многолетнемерзлых, слабых и обводненных. Его установка не требует масштабных земляных работ и не зависит от погодных условий.

Широкий спектр применения обусловлен особенностями установки сваи. Винтовая свая вкручивается в грунт подобно шурупу. Прорезав неустойчивые слои, ее лопасти достигают плотных малосжимаемых грунтов, благодаря чему и достигается высокая несущая способность.

Применение винтовых свай нежелательно без представления об основных особенностях грунта на участке застройки. Это позволяет правильно подобрать модификацию свай, их длину и количество. Так, при наличии вечномерзлых, крупнообломочных или техногенных грунтов применяются сваи с литым наконечником, в то время как в ;торфах и водонасыщенных грунтах лучше использовать двухлопастные сваи и так далее.

Установка винтовых свай производится при помощи гидравлических, электрических механизмов, в отдельных случаях ;- вручную.

Классификация винтовых свай



1 Лопастные сваи
2 Сваи двухлопастные
3 Многовитковая свая ( шуруп )
4 Винтовые сваи для вечномерзлых грунтов
Типы винтовых свай

Типоразмеры (характеристики) винтовых свай - это совокупность технологических и конструкционных особенностей. Различные типы свай предназначены для работы в разных условиях, в зависимости от величины нагрузки на фундамент и особенностей грунта. Применение разных типов свай необходимо даже в пределах одного объекта - на один фундамент, как правило, воздействуют неоднородная нагрузка, отличающаяся под ответственными узлами сооружения, под несущими и ненесущими стенами, лагами пола и т.п. Это обеспечивает равномерное распределение запаса прочности и как следствие - увеличение долговечности.

Классификация по размеру лопасти
Диаметр лопасти винтовой сваи может превосходить диаметр ствола более чем в 1,5 раза (широколопастные сваи) и менее чем в 1,5 раза (узколопастные сваи).
Широколопастные сваи в свою очередь делятся на три группы в зависимости от конфигурации лопасти на сваи для:
• текучих, текуче-пластичных и мягко-пластичных грунтов;
• туго-пластичных и твердых водонасыщенных глинистых грунтов;
• полутвердых грунтов.

На выбор конфигурации лопасти влияют физические характеристики грунтов в пятне застройки (пористость, степень насыщения водой, консистенция, гранулометрический состав и т.д.).

Широколопастные винтовые сваи эффективны в дисперстных грунтах, грунтах с невысокой несущей способностью вследствие большей площади опирания.

Узколопастные сваи используются в особо плотных сезоннопромерзающих и вечномерзлых грунтах. За счет меньшей ширины лопасти риск её деформации при установке снижается, а надежная фиксация винтовых свай обеспечивается плотностью грунта.

Классификация по количеству лопастей
Сваи с одной лопастью (однолопастные) и сваи с двумя и более лопастями (многолопастные).
Однолопастные сваи возможно использовать только в грунтах с достаточно высокой несущей способностью, при этом стоит учитывать особенность данной модификации свай - уход в при достижении критической нагрузки.
Многолопастные сваи могут быть использованы в самых разных, в том числе слабых грунтах. Они не только показывают высокую несущую способность, но и более устойчивы при различных видах нагрузок вдавливающих, выдергивающих или горизонтальных, что достигается включением в работу ствола околосвайного массива грунта.
Увеличение числа лопастей позволяет сваям воспринимать большие нагрузки при меньшем диаметре трубы, жесткость ствола в этом случае обеспечивается за счет трубопроката достаточной толщины. Максимальная эффективность многолопастных винтовых свай достигается моделированием оптимального расстояния между лопастями, шага и угла их наклона, которые являются расчетными величинами.

Классификация по типу наконечников
Наконечники сваи могут быть литыми или сварными.
Литые наконечники винтовых свай меньше подвержены деформации - их использование уместно в крупнообломочных грунтах, грунтах с природными и техногенными включениями, особоплотных и многолетнемерзлых грунтах, а также в крупных гравелистых песках. Литой наконечник способен разрушить препятствие, не деформировавшись. В иных почвах целесообразнее применять сварные наконечники, прочность которых обеспечивается качеством изготовления, толщиной и маркой стали. Применение литого наконечника в стандартных условиях оправдано в случае использования сопоставимой толщины металлопроката .

Классификация по величине воспринимаемых нагрузок
Винтовые сваи также можно условно подразделить на предназначенные для малых или больших нагрузок. Стоит уточнить, что диаметр ствола как параметр для классификации свай по нагрузкам, вопреки общепринятому мнению, имеет решающее значение лишь для широколопастных свай больших длин и диаметров (более 6 м и свыше 159 мм) и узколопастных свай.
Винтовые сваи для малых нагрузок представляют собой однолопастные сваи с диаметром лопасти до 500 мм, толщиной лопасти до 6 мм и толщиной стенки ствола до 4,5 мм, равно как и многолопастные сваи с диаметром лопасти до 300 мм, толщиной лопасти до 5 мм и толщиной стенки ствола до 3,5 мм. Они применяются при возведении объектов индивидуального жилищного строительства и сопоставимых по нагрузкам промышленных объектов. В случае увеличения нагрузки или плотности грунтов их применение допустимо при условии использования металлопроката большей толщины.

Большие нагрузки (строительство крупных гражданских и промышленных объектов) выдерживают однолопастные сваи с диаметром лопасти более 500 мм, толщиной лопасти более 6 мм и толщиной стенки ствола более 4,5 мм, а также многолопастные сваи с диаметром лопастей более 300 мм, толщиной лопасти более 5 мм и толщиной стенки ствола более 3,5 мм. Разница в толщине металла обусловлена значительным изгибающим моментом, который требует большей конструктивной жесткости. Увеличение этого параметра рекомендуется при использовании винтовых свай в более плотных и агрессивных грунтах.

Классификация по толщине металлопроката
Толщина стенки ствола подразделяет сваи на тонкостенные (до 3,5 мм включительно), средней толщины (более 3,5 мм) и толстостенные сваи (6 мм и более). Оптимальный выбор зависит от величины нагрузки и степени агрессивности грунта, которые определяются на стадии проектирования с учётом данных, полученных в ходе проведения замеров коррозионной активности грунта.
Это справедливо и для толщины лопасти, которая подбирается для каждого объекта индивидуально. Сваи с лопастями толщиной до 5 мм включительно используются для возведения легких или временных сооружений. При строительстве долговременных зданий, крупных гражданских и промышленных объектов рекомендованы сваи с лопастями толщиной от 6 мм и выше.

Классификация по марке стали
Марка стали, используемой для изготовления винтовых свай также зависит от агрессивности среды. При слабой агрессивности допускается использовать марку Ст3, средняя требует повышения марки до Ст20, а в сильноагрессивных грунтах применяются марки 30 ХМА и 09Г2С.

Классификация по типу антикоррозийного покрытия
Защита винтовых свай от коррозии осуществляется несколькими путями, наиболее эффективным из которых является увеличение толщины металла, использование качественного сырья и цинковых анодов. Нанесение покрытия при условии сохранения его целостности позволяет лишь снизить негативное атмосферное влияние на надземную часть сваи и участок, эксплуатируемый на границе двух сред - воздуха и почвы. Наиболее распространёнными в настоящее время являются полимерные, полиуретановые, эпоксидные покрытия, а также горячее и холодное цинкование. Каждое из перечисленных покрытий имеет свои особенности.

Полимерное покрытие металлов
Достоинства: прочное, износоустойчивое, высокая адгезия к поверхности.
Недостатки: сложность нанесения на поверхность, имеющую неровности (сварные швы, стыки и выемки), с вероятным последующим возникновением сколов и развитию точечной коррозии.
Двухкомпонентное покрытие на основе полиуретановых смол:
Достоинства: прочность, высокая адгезия на неровных участках, стойкость при контакте с абразивным материалами, в условиях агрессивной среды и резких температурных перепадов.
Недостатки: сложность нанесения в кустарных условиях , снижение адгезии при избыточной толщине слоя.
Эпоксидное покрытие
Достоинства: простота нанесения, сравнительно низкая стоимость.
Недостатки: эластичность снижена по сравнению с иными видами покрытия, излишнее водопоглощение, недостаточная ударопрочность.
Холодное цинкование
Достоинства: простота нанесения, сравнительно низкая стоимость.
Недостатки: крайне низкий уровень адгезии.
Горячее цинкование
Достоинства: по уровню адгезии превосходит полимерное покрытие. Экологично.
Недостатки: сложность нанесения на неровные участки; имеет значительные ограничения по области применения (водородный показатель среды pH не ниже 3 и не выше 11; удельное сопротивление грунта не менее 50 Ом*м, СП. 28.13330.2012).
Достоинства



Укрепление откосов винтовыми сваями
Винтовые сваи - простая, но эффективная технология строительства фундаментов для объектов различного назначения.
Преимущества винтовых свай Примечания
Винтовые сваи готовы к восприятию полной проектной нагрузки сразу после завинчивания. В отличие от бетонного фундамента не требует набора прочности.
Возможность повторного использования винтовых свай. Незаменимы при строительстве временных сооружений.
Высокая долговечность, возможность использовать на болотистых грунтах, грунтах с высоким уровнем подземных вод. Для соблюдения ГОСТ 27751-2014 необходимо проводить анализ коррозионной активности грунта, результаты которого являются основанием (с учетом требований к конструктивной жесткости винтовой сваи) для подбора марки стали, диаметра и толщины стенки ствола винтовой сваи.
Высокая ремонтопригодность. Если винтовые сваи не являются частью сборного ж/б фундамента.
Инженерные коммуникации можно проектировать и монтировать одновременно с возведением фундамента. При совершении земляных работ необходимо соблюдать дистанцию до установленных винтовых свай, определенную проектной документацией.
Минимальные сроки строительства. Объект сдается на 15-30% быстрее, чем с бетонным фундаментом.
Отказ от земляных работ и выравнивания участка. Для соблюдения горизонтали при перепаде высот используют сваи различных длин или наращивание.
Отсутствие вибрации и шума при заглублении. Можно проводить работы в непосредственной близости к подземным коммуникациям или в условиях плотной городской застройки.
Работы можно выполнять в любое время года. При температуре ниже -30 C использование спецтехники затруднительно.
Сваи малого диаметра можно устанавливать без применения тяжелой техники. При помощи 1-2 человек.
Фундаменты из винтовых свай не подвержены силам морозного пучения. В отличие от иных видов фундаментов, в особенности забивных свай.
Широкий спектр применения. Можно использовать в любых грунтах, кроме скального.
Экономичность. Дешевле бетонного фундамента, выполненного в соответствии с СП 63.13330.2012, не менее, чем на 30%.


Недостатки
Любой строительный материал имеет свои недостатки, которые устраняются при соблюдении правил и норм проектирования, производства и эксплуатации.

Основные недостатки винтовых свай:
1. Возможный низкий срок эксплуатации, который, как правило, является следствием ошибок при проектировании фундамента - в расчетах не учитывается коррозионная активность грунта и наличие блуждающих токов. Проведение замеров этих показателей позволяет рассчитать оптимальную толщину стенки ствола и определить порядок действий для снижения коррозии (например, использование цинковых анодов, проведение мероприятий по водоотведению и т.д.). Исполнение указанных условий позволяет соответствовать требованиям ГОСТ 27751-2014 «Межгосударственный стандарт. Надежность строительных конструкций и оснований».

2. При чрезмерном нагружении винтовой сваи с лопастью, которая не менее чем на 2/3 расположена на завальцованном конусе ствола, грунт в большинстве случаев перестает набирать несущую способность, поэтому возможно обрушение сооружения. Во избежание подобных последствий при расчете несущей способности указанного типа сваи необходимо:
при использовании аналитических методов расчета применять понижающие коэффициенты, указанные в Нормах проектирования фундамента из винтовых свай ФСК ЕЭС" ; использовать системы автоматизированного проектирования (САПР), расчеты в которых основаны на методе конечных элементов.

3. Однолопастные винтовые сваи малых диаметров (57-76 мм) требуют обязательного бетонирования основания или обеспечения жесткого сопряжения всей конструкции для создания достаточного сопротивления горизонтальным нагрузкам.
Особенности проектирования фундаментов из винтовых свай Один из важнейших этапов строительства фундамента из винтовых свай - проектирование. Ошибки, допущенные в проекте, нередко приводят к возникновению серьезных проблем на стадии строительства и могут повлечь значительное сокращение срока службы всего здания.

Наиболее распространенные ошибки проектирования:
1. ;В большинстве случаев расчет на вдавливающие, выдергивающие и горизонтальные нагрузки производится аналитическими методами в соответствии с СП 24.13330.2011 , но, как показывает практика, результаты аналитических расчетов не всегда совпадают с результатами, полученными в ходе проведения полевых испытаний грунтов натурными сваями. Причина кроется в том, что расчетные формулы, заложенные в нормативных документах, базируются на упрощенных моделях взаимодействия винтовых свай и грунтов (модель Мариупольского), разработанных в 60-х годах прошлого века, и не учитывают многие особенности их работы, поэтому при расчете аналитическими методами целесообразно использовать понижающие коэффициенты. Современный способ определения оптимальных геометрических и конструктивных параметров винтовой сваи базируется на расчетах в системах автоматизированного проектирования, основанных на методах конечных элементов.

2. Подбор параметров винтовых свай осуществляется без учета данных о коррозионной активности грунта, которые являются основанием для назначения оптимального диаметра и толщины стенки ствола.

3. При назначении антикоррозийного покрытия применяются исключительно положения СП 28.13330.2012 , которые не учитывают абразивное воздействие грунта на винтовую сваю во время ее погружения. Вместе с тем при назначении горячего цинкования в качестве антикоррозийного покрытия нередко игнорируются требования указанного нормативного документа, а именно п. 9.2.8., согласно которому данный вид антикоррозийного покрытия допускается применять лишь в условиях неагрессивного воздействия среды (водородный показатель среды pH не ниже 3 и не выше 11, и удельное сопротивление грунта не менее 50 Ом*м).

4. После установки винтовых свай в проектное положение для уточнения соответствия их несущей способности требованиям проектной документации необходимо:

для зданий класса ответственности III (пониженный) и II (нормальный) выполнить замер величины крутящего момента; для зданий класса ответственности I (повышенный) провести контрольные испытания в соответствии с ГОСТ 5686-2012 «Грунты. Методы полевых испытаний сваями
